产品详情
小型静龙门式搅拌摩擦焊接设备可实现一维及二维曲线焊缝的稳定可靠焊接，广泛应用于各种行业轻质合金产品加工。
技术规格
|
设备型号 |
HT-JM16×15/2 |
HT-JM16×23/2 |
HT-JM8×23/2 |
||
|
焊接厚度 |
mm |
铝合金2~10/16 |
铝合金2~10/16 |
铝合金2~8 |
|
|
工作台尺寸（宽×长） |
mm |
1000×1500 |
1500×2500 |
1500×2500 |
|
|
龙门通过高度 |
mm |
200~700 |
200~700 |
200~500 |
|
|
龙门通过宽度 |
mm |
1400 |
1700 |
1700 |
|
|
行程 |
X轴 |
mm |
1500 |
2300 |
2200 |
|
Y轴 |
mm |
1000 |
1500 |
1300 |
|
|
Z轴 |
mm |
500 |
500 |
300 |
|
|
C轴 |
° |
±360 |
±360 |
±360 |
|
|
B轴 |
° |
0~5 |
0~5 |
0~5 |
|
|
快移 速度 |
X轴 |
mm/min |
3000/6000 |
3000/6000 |
8000 |
|
Y轴 |
mm/min |
3000/6000 |
3000/6000 |
8000 |
|
|
Z轴 |
mm/min |
2000 |
2000 |
3000 |
|
|
B轴 |
rpm |
手动 |
手动 |
手动 |
|
|
主轴最大转速 |
rpm |
4000/2500 |
4000/2500 |
4000 |
|
|
机床外形尺寸 |
mm |
4600×2600×3800 |
6350×3050×3800 |
5800×3000×3350 |
|
设备特点
1、结构稳定，刚性优良；
2、C轴采用蜗轮蜗杆传动方式，传动刚性好；
3、配备大扭矩主轴，高刚性床身，并可扩展恒压力控制、激光焊缝寻踪、起点自动对刀、焊接参数采集与提取功能。
典型应用
1、主要应用领域：散热器电子冷板、汽车、电力电子；
2、各类二维曲线焊缝焊接。

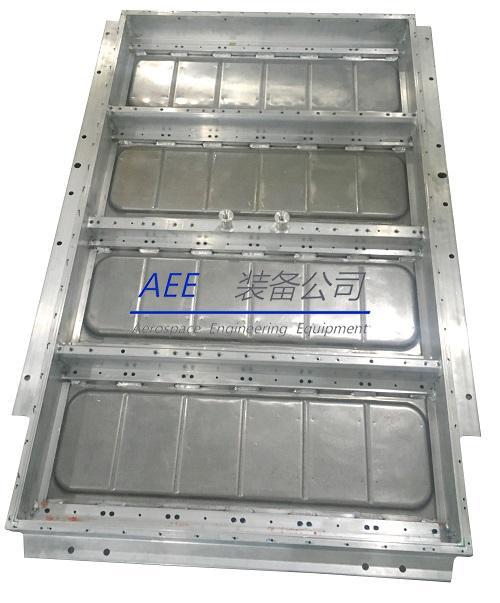

焊接产品
